　　一、撒渣机构的设计：

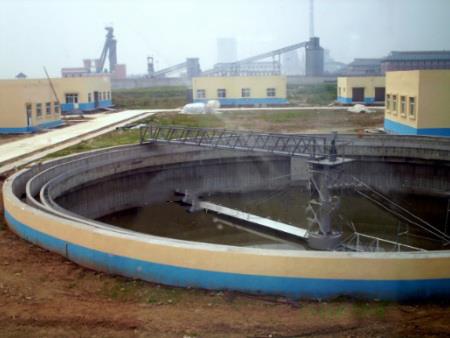

　　中心传动刮泥机的撇渣机构，主要由撇渣板、排渣斗及冲沈机构等部件构成。撇渣板固定在旋转桁架的前方，和桁架中心线成一角度、使浮渣沿撇渣板推向池周，撇渣板高约300mm，安装高度应有100mm的可调位置，以使撇渣板的一半露出水面。排渣斗与冲洗机构固定于池周，桁架旋转至排渣斗的位置之时，把浮渣撇入斗内。与此同时，设置于桁架上的压轮压下冲洗阀门扛杆，使阀门开启，并利用沉淀池的出水，回流入斗进行冲洗，把积在斗里面的浮渣排出，当压轮移到阀门的扛杆以后，靠扛杆的自重将阀门重新关上。

　　1、材料的选用：

　　中心传动刮泥机的撇渣机构长期在池水中工作，因此须选用不锈钢材料。

　　2、支架的尺寸：

　　采用50x50x3角钢结构制成，总长1000mm，高300mm。

第一娱乐　　3、撒渣板的尺寸：

第一娱乐　　采用300x3钢板结构制成，总长6000mm。支撑架用100×100x8角钢。

第一娱乐　　4、排渣斗的尺寸：

　　上圆开口直径850mm，下圆开口直径300mn，高度500m。

第一娱乐　　5、抹渣板的尺寸：

第一娱乐　　采用100x100x8角钢结构制成，长度为945mm。

　　二、机箱的设计：

第一娱乐　　箱体是传动机构的重要组成部分，是传动部件的基础，它应该有足够的强度和刚度。

　　通常用灰铸铁制造，为了简化工艺、减少成本，可采用钢板焊接的箱体。机箱的材料采用Q235

　　机箱的形状：机箱的外型是根据中心传动刮泥机中二级摆线针轮减速器的输出端，小齿轮和回转支承的中心距，回转支承的外径等设计而成的。
